图科电子TK-LW石油液化气液位计 石油液化气由于其密度变化较活跃，用传统液位计测量，精度无法保证，其液位测量一直困扰用户。石油液化气的基本成分是丙烷、丁烷和丁烯，这几种物质的密度对温度变化很敏感，其密度在常温下变化很大，如果液位计测量仪表基于密度为恒值进行，将导致测量误差，严重时会造成操作人员的误判。一般液位测量尽量少开孔对储罐液位进行准确测量。济南图科电子有限公司研发生产的外贴式超声波液位计，管壁外安装，不需开孔、无需动火，实现不停产安装使用，是真正意义上的非接触式液位测量方式。
一.石油液化气液位计概述
TK-LEW智能型液石油液化气液位计测量时将超声波探头安装于被测容器外壁的正下方(底部)，无需开孔，安装简易，不影响现场生产，可实现对高温，高压密闭容器内各种有毒物质，各种纯净液体的精确测量。仪器采用隔爆设计，满足防爆要求。
二.石油液化气液位计仪器特点
(1) 探头外置，无需对被测容器开孔，真正实现非接触测量，适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的精确测量。
(2) 仪器无任何机械可动部件，寿命长。无腐蚀、无污染、使用面积广。
(3) 仪器内置ASIC(智能超声波硬件集成电路)，使仪器体积小、测量结果稳定、可靠，能适合于各种被测液体和被测容器，现场安装简易，无需复杂的现场标定。
(4) 仪器内置自动温度修正、自动固定距离标定等多种校准功能，使测量结果更加准确、可靠。
(5) 仪器功能齐全，具有RS-485接口、4-20mA接口。
三.石油液化气液位计主要性能参数
| 精 度 | 1‰～1%（可选） | 显示屏 | OLED |
| 迁 移 量 | 10m | 显示位数 | 5位半 |
| 量 程 | 30m（可选） | 重复性 | 1mm |
| 供电电压 | 24V DC ±15% | 电源容量 | 10W |
| 接线形式 | 四线制 | 输出信号 | 4～20mA |
| 负 载 | ＜750Ω | 湿 度 | 15%～RH |
| 环境温度 | -40℃～+60℃ | 探头使用温度 | -40℃～+200℃ |
| 通讯接口 | RS-485、HART | 调试接口 | 红外 |
| 外壳材质 | 铸铝 | 防爆标志 | ExdIICT6Gb |
| 电气接口 | M20×1.5mm（可选） | 可测壁厚 | ≤70mm |
| 防护等级 | IP65 | 介质要求 | 粘度<30mPa·S |
| 备注：温度低于-20℃时，建议给主机增加保温措施 |

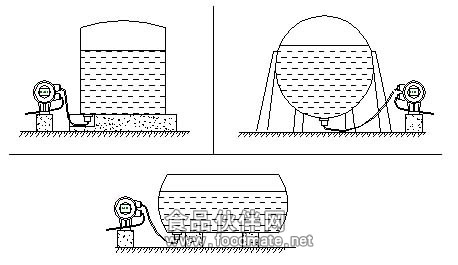

四.石油液化气液位计安装示意图
五.石油液化气液位计原理及优势 从罐外连续、精确的测量罐内的液位，完全不接触罐内的液体和气体，实现了真正的隔离测量。1)优势如下：• 传感器安装在罐体外壁上与被测液体不接触• 超声波的测量原理对人无害• 运算时间非常短• 传感器和变送器之间的距离可达300m• 不受罐内高压的影响• 用该产品使带有泡沫的介质液位同样精确测量成为可能• 外安装的传感器不存在卫生问题• 同样可以测量有毒、有害、腐蚀性的介质液位• 传感器无可动件无磨损• 安装费用低，使用中的设备不需中断即可安装• 不需在罐体和管线上钻孔，高压罐的测试或定位焊接安装不需增加任何额外费用• 根据产品罐的液位测量量程可达30 m• 自调节功能；报警输出• 选项：传感器可提供危险区认证2)安全环保在测量有毒有害、有腐蚀、有压力、易燃易爆、易挥发、易泄漏的液体时，由于测量探头和仪表都在容器外，所以安装、维修、维护操作不接触罐内的液体和气体，非常安全，且不污染环境，是绿色环保仪表。3)安装方便，耐用可靠安装不在容器上开孔，不用法兰盘，不用连通管，可以不停产安装，不必清空容器。测量头和仪表中无机械运动部件，严格密封与外界隔离，不会磨损或腐蚀，十分耐用可靠，维护工作量很小。4)的适用范围该仪表测量范围较大，0.3-30M，用户可根据实际情况进行编程。可测量的液体种类如下：液氯，液氨，氯乙烯，液化石油气，液化天然气，丙烷，丁烷，乙烯，丙烯，丁二烯，丙酮，汽油，煤油，柴油，盐酸，硫酸，王水等有毒有害、易燃易爆、强腐蚀、强侵害性介质液位。5)仪表安装要求液氯液位计的传感器件为测量探头，为使其能检测到器壁的回声，要求容器壁安装测量探头处采用如钢、铁、不锈钢、玻璃钢、塑料或其它单一硬质材料，内外面平整。六石油液化气液位计选型
| TK-LW- | □ | □ | □ | □ | □ | □ | |
| | | | | | | S | 四线制 |
| L | 两线制 |
| A | (4-20)mA |
| B | HART通讯 |
| C | Modbus通讯 |
| D | 工业以太网 |
| D | 低温（-50℃～+50℃） |
| C | 常温（-20℃～+70℃） |
| G | 高温（0℃～+250℃） |
| A | 卧罐 |
| B | 球罐 |
| C | 立罐 |
| A | 标准型 |
| B | 自校准型 |
| A | 普通型 |
| B | 防爆型 |
